Revopoint MetroX – 3D скенер (Advanced Edition)
Revopoint MetroX 3D скенер (Advanced Edition) – метролошка точност и 4 режима

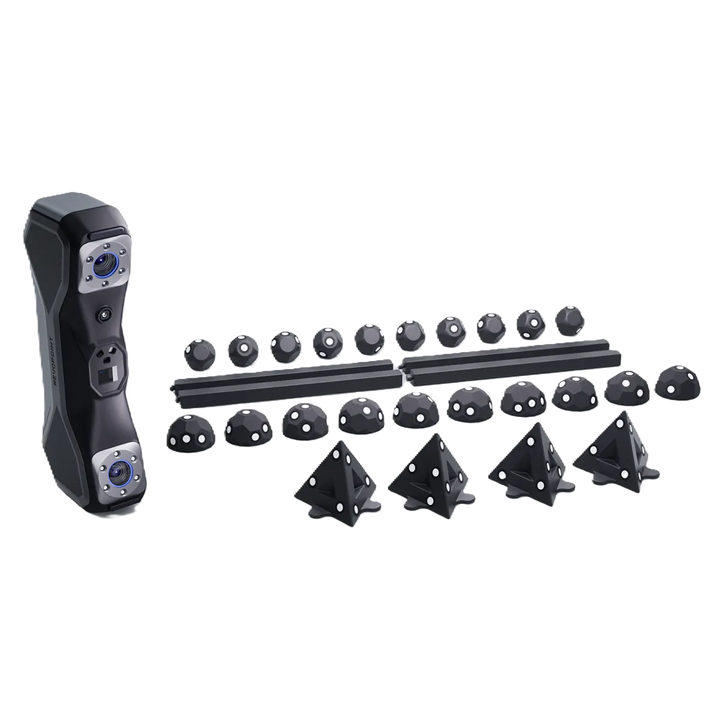

Revopoint MetroX (Advanced Edition) е професионален 3D скенер със син лазер и хибридна оптика, разработен за инженери, продуктови дизайнери и екипи по качество, които изискват метролошка точност до 0,02 mm и надеждна работа върху широк спектър материали. Моделът комбинира multi-line blue laser и full-field structured light в четири гъвкави режима и достига до 7 000 000 точки/сек (структурирана светлина) или 800 000 точки/сек (лазерен режим). Изданието Advanced включва и Marker Block Kit – магнитни маркерни блокове (сфери, куполи, пирамиди, барове), които ускоряват подготовката и повишават стабилността на тракинга при обекти с малко геометрични детайли.
Технология и качество

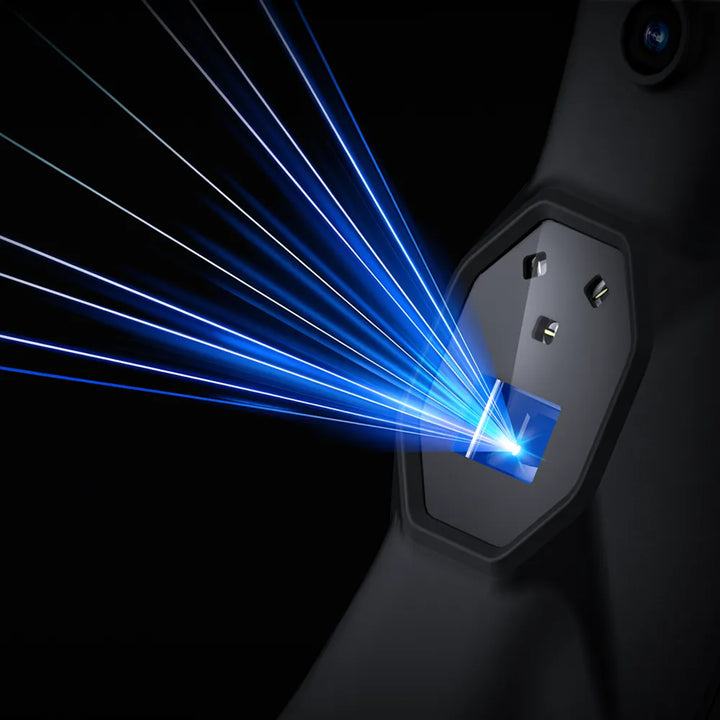

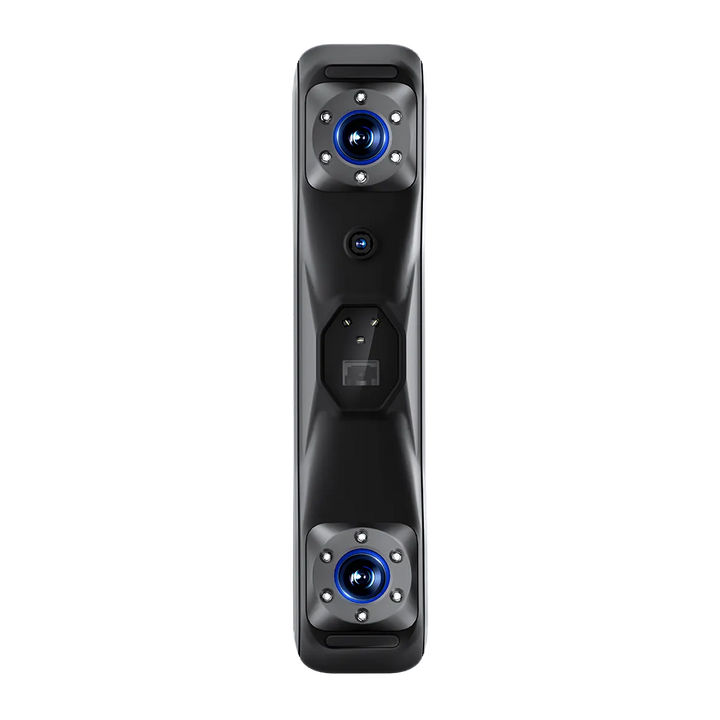

MetroX използва 14 кръстосани сини лазерни линии и 7 паралелни за сканиране на трудни повърхности (черни, лъскави, слабо детайлни), плюс 62-линейна синя full-field структурирана светлина за изключително бързо улавяне на форма. Достига single-frame precision до 0,01 mm и accuracy до 0,02 mm, а обемната точност е по формула 0,025 mm + 0,05 mm × L (m), което е типично за метролошки решения. Fused point distance до 0,05 mm осигурява гъста облачна мрежа за коректни измервания и гладко mesh ремешване.
Производителност и работен процес
В режим Full-field MetroX улавя до 7M pts/s, подходящ за бързи цикли от сканиране към CAD/CAE/CAM. В multi-line laser режим – до 800k pts/s с висок контраст и стабилен тракинг по маркери. Работната дистанция е 200–400 mm, а еднокадровата зона е 160×70 mm (при 200 mm) до 320×215 mm (при 400 mm). Софтуерът Revo Scan 5 MetroX поддържа PLY, OBJ, STL, ASC, 3MF, GLTF, FBX и предлага последващо подравняване, ремешване и текстуриране. Цветно сканиране е налично в Auto Turntable режим, чрез вградена 2 MP RGB камера. Тракингът се базира на Feature / Marker / Global Marker, което улеснява големи и гладки части.
Съвместимост и екосистема
MetroX работи с Windows 10/11 (64-бит) и macOS 11+. Минималните изисквания включват Intel i7 12-то поколение или AMD Ryzen 7 5800 и ≥32 GB RAM (Windows), или Apple Silicon M1 Pro/Max/Ultra и ≥16 GB RAM (macOS). Препоръчителните – Intel i9 12-то поколение / RAM ≥64 GB и NVIDIA RTX 4060 или по-висока. Екосистемата обхваща Dual-axis Turntable (автоматично завъртане и наклон), Marker Block Kit (включен в Advanced), статив/люлка, калибрационна плоча и аксесоари. Експортните формати са съвместими с водещи CAD/CAM решения (SolidWorks, Fusion 360, Geomagic, QUICKSURFACE и др.).
Дизайн и ергономия

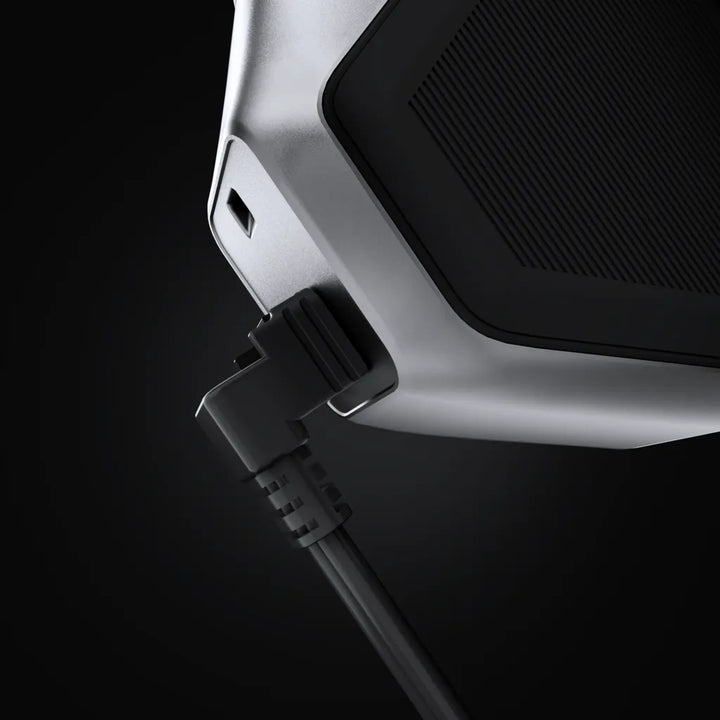

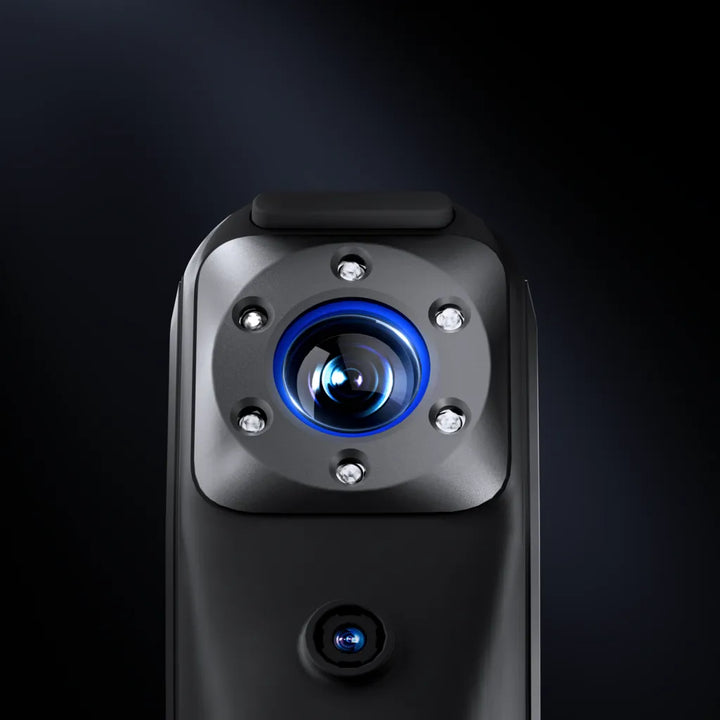

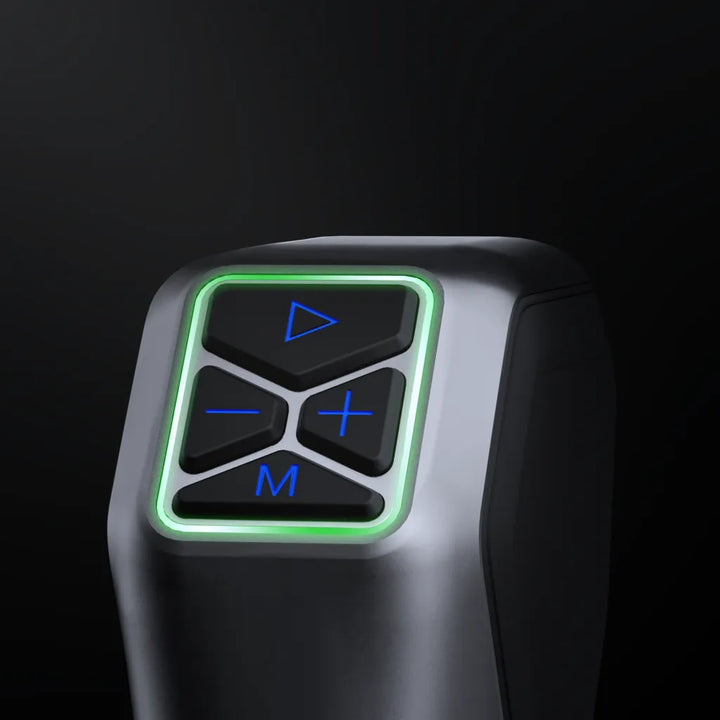

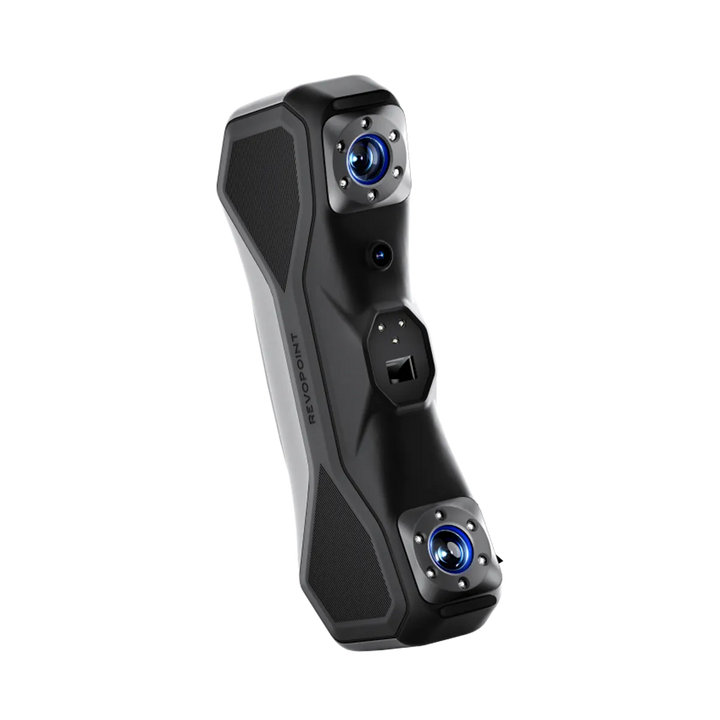

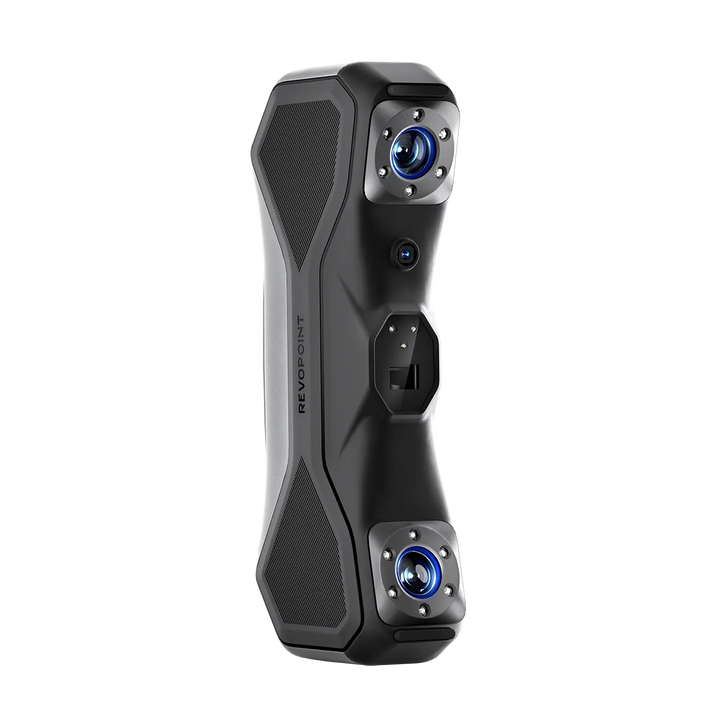

Корпусът е компактен 209×88×44 mm с удобен захват и четири хардуерни бутона за старт/пауза и настройки. Интерфейсът е USB Type-C, захранване DC 12 V, 3 A. Поле на зрение 43×33° и макс. обем 1×1×1 m (мин. 10×10×10 mm) покриват от миниатюри до средни детайли. Вградените 12 сини LED осветители стабилизират експозицията; Outdoor сканиране не се препоръчва. Налични данни за тегло: неупоменато от производителя.
Професионални сценарии
- Обратен инженеринг на механични детайли – бързо сканиране в лазерен режим, прецизен mesh → повърхнини в CAD, съкращаване на ръчното измерване.
- Контрол на качеството – сравнение към номинална CAD геометрия (GD&T), благодарение на обемната точност; подходящ за доклади за несъответствия.
- Автомобилни компоненти – черни и гланцирани повърхности (спойлери, интериорни панели) с 14 кръстосани линии и маркери.
- Малки продукти и бижута – минимален обем 10×10×10 mm, фина резолюция и износ към 3MF/OBJ/PLY за рендер и печат.
- Културно наследство – бързо улавяне в full-field за орнаменти/релефи, без контакт с обекта.
- Прототипиране за 3D печат – директни модели „ready-to-print“ в STL и 3MF към слайсери.
Ограничения и добри практики
- Трудни повърхности: в laser режим – използвайте спрей за сканиране при прозрачни/огледални повърхности; в full-field режим – спрей се препоръчва и за черни/силно лъскави материали.
- Маркерен тракинг: за лазерните режими маркерите са задължителни. Поставяйте ≥5 маркера във всеки кадър, нерегулярно на 6–7 cm, избягвайте прекомерна плътност.
- Безопасност: проекторът е Laser Class 2M – не гледайте директно излъчването и избягвайте отражения от огледални повърхности.
- Околна светлина: външен/пряко слънце не се препоръчва; работете в стая със стабилно осветление.
Технически характеристики
| Технология | Multi-line син лазер + Full-field структурирана светлина |
| Точност (single-frame) | до 0,02 mm |
| Прецизност (precision) | до 0,01 mm |
| Обемна точност | 0,025 mm + 0,05 mm × L (m) |
| Fused point distance | до 0,05 mm |
| Работна дистанция | 200–400 mm |
| Зона на кадър | 160×70 mm (200 mm) / 320×215 mm (400 mm) |
| Скорост на сканиране | до 800k pts/s (laser); до 7M pts/s (full-field) |
| Светлинен източник | 14 кръстосани + 7 паралелни лазерни линии; 62 линии структурирана светлина |

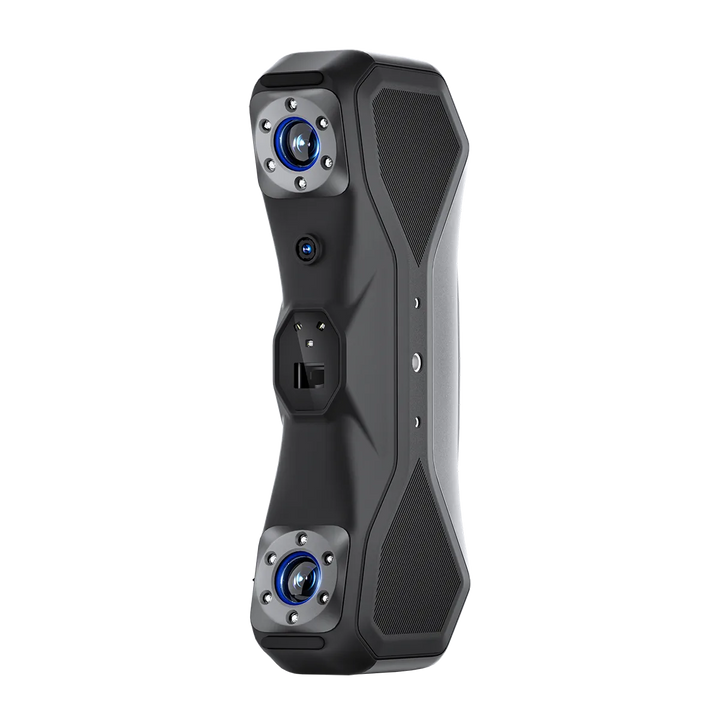

| Камери | Depth 2 MP; RGB 2 MP (цвят в Auto Turntable) |
| Поле на зрение | 43×33° |
| Мин./Макс. обем | 10×10×10 mm / 1×1×1 m |
| Размери | 209×88×44 mm |
| Тегло | Налични данни: неупоменато |
| Изходни формати | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Свързване/захранване | USB-C; DC 12 V, 3 A |
| Съвместимост | Windows 10/11 (64-бит), macOS 11+ |
| Тракинг | Feature / Marker / Global Marker |
| Гаранция | 2 години за скенера (1 година за аксесоари) |
Комплект – Advanced Edition
Скенер MetroX + каишка за китка; статив и люлка; двуосен ротационен плот; калибрационна плоча; 500 маркера (6 mm); USB-C кабел + адаптер; захранващ адаптер; куфар; демо бюст + Marker Block Kit (10 сферични, 10 куполовидни, 4 пирамидални, 4 бар-маркера).
